Замена масла в коробке вариатор: что нужно знать

Содержание

Что нельзя делать на вариаторе

Современные вариаторные КПП отличаются высокой надежностью и при правильной эксплуатации имеют большой срок службы. Главное учитывать особенности этого узла:

избегать агрессивного режима вождения;
буксировки прицепов / транспортных средств;
своевременно менять масло;
начинать движение только после хорошего прогрева CVT.

Сохраните статью в закладках, чтобы всегда можно было быстро вернуться к ней.

Статья помогла23Не помогла1

Если c вариатором возникли проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную бесплатную консультацию и диагностику можно по телефонам: Москва — 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны. Консультация бесплатная.

Жидкости для вариатора и механической коробки передач

Для осевых передач требуется особенно высокая защита от износа (AW) и противозадирные свойства (EP). Это возможно только с высококонцентрированными добавками серы, поэтому масла классического типа не подходят для сцепления или синхронизации.

В дополнение к высокой защите от износа, масла для привода мостов должны обладать хорошими свойствами старения — учитывайте это. Здесь также должны быть достигнуты более длительные интервалы между заменой и сроком службы. Благодаря более строгим директивам и нормам, касающимся выбоин, масла CVT становятся все более и более густыми для оптимизации эффективности трансмиссии.

Как работает бесступенчатая трансмиссия

Основу вариатора составляют 2 разжимных вала и соединяющий их приводной элемент, то есть ремень или цепь. Оба вала подключены к масляной системе коробки, через которую блок управления регулирует степень сжатия каждого из них. Чем сильней сжаты тарелки ведущего вала, тем больше диаметр вращения ремня или цепи на нем, а значит, тем меньше на ведомом. Меняя давление в обоих валах, блок управления в широких пределах меняет передаточное число.

Кроме того, трансмиссию этого типа оснащают:

гидротрансформатором;
планетарным редуктором;
фрикционным сцеплением;
расположенным внутри корпуса исполнительными механизмом(гидроблоком) с гидроцилиндрами, что делает его похожим на традиционные АКПП, то есть гидроавтоматы и роботизированные трансмиссии (РКПП).

Гидротрансформатор выполняет функцию сцепления и преобразует соотношение скорости вращения вала двигателя к крутящему моменту при начале движения машины. Планетарный редуктор переключает направление езды автомобиля (вперед или назад). Фрикционы обеспечивают правильную работу планетарной передачи, а на некоторых трансмиссиях еще и выполняют функцию сцепления. Вынесенный за пределы трансмиссии блок управления – это «мозг» вариатора, выполняющий те же функции, что и ЭБУ на гидроавтомате, а цилиндры гидроблока вкупе с масляным насосом являются «руками» этого «мозга».

Как и когда нужно проводить замену масла в вариаторе: фото и видео

Зачем менять в вариаторе масло?

Не секрет, что принцип работы вариатора отличается от обычных автоматических коробок передач и в них используется специальное масло. Как правило, оно имеет маркировку CVT, то есть, дословно в переводе с английского «бесступенчатая трансмиссия»

Важно отметить, что этот смазочный материал от обычного отличается целым рядом свойств. Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия

Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять

Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия. Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять.

Хотя в руководстве ко многим последним моделям есть пометка, что замена смазки в вариаторе не требуется, все же специалисты рекомендуют время от времени проверять ее качество. Например, если жидкость изменила привычный цвет, запах, прозрачность, уже стоит ее менять. Особенно если обнаруживаются твердые частицы. Это может привести к нехорошим последствиям.

Как проверить уровень масла?

Проверить какой уровень смазки можно по некоторым признакам работы автомобиля. Например, если жидкости мало, то могут быть следующие «симптомы»:

плохо разгоняется автомобиль или вообще не движется;
в начале движения автомобиль дергается;
сильно вибрирует двигатель на холостом ходу.

трудности при переключении передач;
автомобиль движется при положении N переключателя вариатора.

Поставить автомобиль на ровную поверхность.
Включить двигатель и после его полного прогрева, выключить зажигание.
После этого в течении 60-90 секунд пока масло не остыло и не уменьшится в объеме нужно произвести замер.
Для этого нужно извлечь щуп уровня жидкости в вариаторе (как правило, желтое кольцо), протереть чистой сухой салфеткой и вставить обратно.
Опять достать щуп и посмотреть отметку. В зависимости от этого нужно будет либо слить лишнее, либо долить недостающее масло.

Когда нужно менять масло?

Как советуют специалисты, лучше не экономить на замене жидкости и проводить эту процедуру через каждые 20000 километров пробега. По некоторым официальным данным производители масел советуют их менять через 45000 километров пробега, что примерно составляет каждые три года. Наступит у вас необходимость замены через этот промежуток времени или еще раньше, конечно, зависит от разных ситуаций. Но все же лучше подстраховаться, посматривая на пробег автомобиля.

Как провести замену?

Прежде чем перейти к процедуре замены смазочного материала запомните, что она требует особой вашей внимательности. Следите, чтобы на щуп, а также в направляющую трубку не попали различные загрязнения. Даже сама незначительная пылинка может сыграть роль наждачной бумаги в вариаторе.

Итак, предлагаем пошаговую инструкцию того, как менять масло на примере автомобиля Honda Fit.

Поставьте машину на ремонтную эстакаду или по возможности используйте подъемник.
Заведите двигатель и дождитесь включения вентилятора охлаждения после чего заглушите работу двигателя.
Теперь снимаем грязезащитный щиток, отворачиваем сливную пробку, подставляем удобную емкость и из вариатора сливаем все масло.
Дождитесь пока вся жидкость вытечет из устройства. Как правило, это около 3-х литров. В это время приготовьте воронку с помощью которой мы произведем замену смазочного материала.
Заливать масло будем через отверстие, где стоит щуп, но так как оно расположено в труднодоступном месте, нам нужна будет воронка.
Сливную пробку закрываем при помощи новой уплотнительной шайбы.
Заполняем вариатор новой трансмиссионной смазкой.
Проверяем уже по известному нам способу его количество (после прогрева), то есть, горячим методом. Смотрим чтобы уровень масла в вариаторе был на верхнем указателе HOT.
Вот и все готово. Успехов!

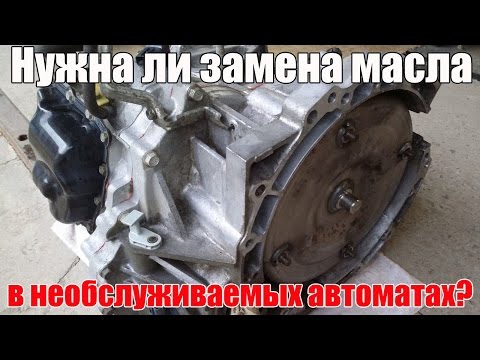

В этом видео вы узнаете об истории создания вариатора, его преимуществах, принципах работы и услышите другие интересные факты.

А занимались ли вы заменой жидкости? Быть может у вас есть свой способ? Поделитесь этим с нами в отзывах!

Удерживая сцепление и отверните гайку заднего приводного вала

Убедившись, что другие компоненты, блокирующие снятие крышки вариатора, отсутствуют, отверните стопорные винты в диагонально противоположной последовательности, действуя снаружи внутрь

Обратите внимание на положение отдельных винтов, если они имеют разную длину (запишите это!). И убедитесь, что вы не потеряете ни одну из шайб

Теперь вы сможете снять крышку если нет, проверьте, где находится точка слипания. Возможно, вы забыли винт что бы вы ни делали, не применяйте силу. Только когда вы полностью уверены, что не пропустили ни одного винта, можно прибегнуть к резиновому молотку, чтобы ослабить очень плотно прилегающую крышку вариатора.

Если задний ведущий вал выступает в крышку, вы обнаружите, что где-то есть свободная втулка, которую вы также не должны терять. Тщательно очистите внутреннюю часть крышки от пыли и грязи. Если в корпусе вариатора есть масло, у вас негерметичный двигатель или уплотнение привода, которое необходимо немедленно заменить. Так что у вас есть ваш вариатор во всей красе. Заблокируйте вариатор и отсоедините центральную гайку. Снимите металлическое кольцо для облегчения доступа.

Для того, чтобы установить новый ремень привода или новые ролики вариатора, начните расстегивать фиксирующую гайку переднего V-шкив на шейке коленчатого вала. Для этого необходимо заблокировать вариатор с помощью специального инструмента, чтобы предотвратить его перемещение. Если передний клиновой шкив зубчатый, вы, как правило, можете купить инструмент для блокировки, который подходит вашему автомобилю. Если на поверхности шкива имеются отверстия или сплошные ребра, вы можете захватить его подходящим держателем.

Квалифицированные механики своими руками могут изготовить собственный замок или держатель из плоской стали. Если вы блокируете шкив, держа охлаждающие ребра, будьте очень осторожны, чтобы избежать повреждения или поломки ребер. Если нет возможности заблокировать вариатор, гайку необходимо отсоединить с помощью пневматического ключа (мастерская для автомобиля).

Как утилизировать отработку?

После замены смазочной жидкости большое количество людей нарушают закон, попросту выливая отработанную жидкость под ближайший куст. Данное применение ему просто недопустимо, ведь в случае обнародования данной информации, автовладельцу придется выплатить серьезный штраф за такую халатность. Так что об её утилизации необходимо подумать заранее.

В том случае если работы будут производиться на предприятии, скорее всего удаленные масла отправятся в специальную бочку, в которую сливаются все удаленные жидкости с других автомобилей, а потом вывозятся в утиль. Если водитель занимается удалением самостоятельно, то самым идеальным вариантом будет сжечь данную субстанцию.

Она выделяет довольно большие объемы тепла, и некоторые умельцы научились переводить это тепло впрок. Например, на небольших предприятиях, которые не обладают отоплением, присутствуют специальные печи, которые работают на отработавшем масле. Туда идеально подойдут все трансмиссионные масла, масла с двигателей. Такой подход позволяет экономить на отоплении и экономить на утилизации отходов.

Как менять масло в CVT

Итак, разобравшись с необходимостью регулярного обслуживания, давайте ниже рассмотрим, как заменить масло в коробке вариатор. Не трудно догадаться, что в этом случае можно пойти двумя путями:

поменять масло в вариаторе на СТО;
осуществить замену масла в вариаторной коробке самостоятельно;

Что касается способов замены, в тех или иных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Затем в коробку заливается точно такая же жидкость (производитель, свойства, допуски), как и та, что была залита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что данным способом возможно обновление жидкости в вариаторе только на треть или чуть больше, от общего объема жидкости. Фактически, свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

Теперь под сливную пробку нужно поставить емкость, затем пробка выкручивается. Также можно извлечь масляный щуп из коробки.
После того, как жидкость перестанет вытекать, нужно снять поддон, выкрутив соответствующие болты. Затем поддон аккуратно снимается, осуществляется его промывка очистителем, удаляется стружка с магнитов и т.д.
Также на многих вариаторах желательно снять гидроблок, отключив соленоиды. Настоятельно рекомендуем предварительно изучить информацию по снятию клапанной плиты на конкретной модели авто. Гидроблок также можно промыть.
После того, как элементы были сняты и очищены, можно приступать к замене внутренних фильтров вариатора. После замены гидроблок устанавливается на место, ставится внешний фильтр, монтируется очищенный и высушенный поддон.
После сборки нужно проверить совмещение шкива вариатора с цилиндром гидроблока. Чтобы это сделать, нужно переключать селектор в салоне в разные положения.
Если все в порядке, можно заливать свежую жидкость (масло) в вариатор. Для этого нужно найти заправочное отверстие. По окончании остается проверить уровень по щупу и откорректировать его при такой необходимости. Не допускайте снижения и превышения рекомендуемого уровня масла в вариаторе!

Как проверить состояние масла в вариаторе

Перед заменой трансмиссионного масла в вариаторе Jatco оценивают состояние жидкости на текущий момент. Это даст окончательное понимание того, пришло время для обслуживания АКПП или нет. Есть два простых и проверенных способа проверить уровень масла в коробке и оценить качество.

Капельная проба

Перед капельной пробой прогревают двигатель — уровень и свойства жидкости оцениваются при ее нагреве до 50-80 °С. Затем устанавливают автомобиль на ровную горизонтальную поверхность и не глушат мотор, он должен работать на холостом ходу.

Достают измерительный щуп вариатора — он стоит в заливной горловине. Это место можно найти по надписи «CVT» или «TRANSMISSION».

Когда нашли щуп, приступают к проверке масла:

Нажимают на фиксатор щупа, чтобы разблокировать его, и вынимают из горловины.
Протирают насухо металлическую деталь ветошью.
Погружают щуп обратно в горловину до упора и держат несколько секунд.
Повторно достают деталь и внимательно осматривают масляный след на ней.

В нормальном состоянии жидкость на щупе доходит до среднего уровня между отметками максимума и минимума. Что касается качества, для его оценки капают немного смазки на чистую салфетку белого цвета. Если жидкость мутная, значит, в ней высокая концентрация продуктов износа.

Счетчик старения трансмиссионной жидкости

Современные автомобили комплектуются электронным блоком управления CVT, одна из функций которого — расчет остаточного ресурса трансмиссионной жидкости. Для этого используется особый математический алгоритм: в точности оценки «старости» масла можно не сомневаться.

Возможность оценить состояние смазки по счетчику есть у владельцев вариаторных автомобилей Nissan и Toyota. Рекомендации по лимиту различаются от одного автопроизводителя к другому. Например, Тойота рекомендует поменять масло при достижении на счетчике 210 тысяч единиц.

Необходимость замены масла в вариаторе

Вариаторная коробка передач (обиходное наименование — вариатор) представляет собой коробку передач бесступенчатого типа. Международное название этого конструктивного элемента — Continuously Variable Transmission (CVT). Функциями вариатора являются:

Приём информативных сигналов от переключателей и датчиков и обработка таковых;
Стабилизация давления в двигателе при эксплуатации автомобиля;
Переключение скоростей при езде.

Производители Тойота Рав 4 заявляют, что замена масла в вариаторной коробке передач не является обязательной процедурой. Однако официальная точка зрения расходится с позицией большинства автовладельцев. Если не менять техническую субстанцию раз в 2 года (примерно 45 000 километров пробега), системы Тойоты Рав 4 могут перегреться, что повлечёт за собой опасность аварийной поломки.

Ниже представлены признаки необходимости замены масла в вариаторе Тойоты Рав 4:

Эксплуатируемая трансмиссионная смазка изменила изначальный оттенок на более мутный. У используемого масла появился запах горения и сажи, густая неоднородная консистенция и инородные металлизированные частицы;
При работе двигателя Тойоты Рав 4 прослушиваются значительные шумы;
При езде транспортное средство движется неравномерно — рывками. В некоторых случаях машина и вовсе не сдвигается с места;
При запуске двигателя Тойоты Рав 4 ощущаются чрезмерно сильные вибрации.

Автолюбителю следует учесть, что проблемы при эксплуатации автомобиля Тойота Рав 4 могут возникнуть не только при недостаче или низком качестве трансмиссионной смазки, но и при её переизбытке. В этом случае появляются неожиданные сложности при переключении передач. При подозрении на наличие каких-либо проблем с данной технической жидкостью следует провести проверку масла в вариаторе Тойоты Рав 4. Эта процедура производится следующим образом:

Транспортное средство размещается на ровной плоскости. Рекомендуется обеспечить автомобилю максимально горизонтальное положение, без подъёмов и спусков. Иначе могут быть погрешности в показании уровня масла;
Запустить работу двигателя Тойоты Рав 4;
Остановить двигатель, но не дожидаться остывания. Измерять уровень масла в вариаторе автомобиля необходимо, пока оно не остыло;
Из отверстия в вариаторе достаётся щуп. Чаще всего наружная часть этой детали представлена в виде жёлтого кольца. Щуп следует тщательно вытереть сухой салфеткой или полотенцем и погрузить обратно в трансмиссионную смазку;
Снова достать щуп и проверить, до какой из расположенных на нём отметок доходит пребывающее в вариаторе масло. Если уровень технической жидкости находится на средней отметке щупа, чуть выше или чуть ниже — это хороший показатель. Если же показатель трансмиссионной смазки превышает отметку «MAX» или находится на отметке «Min» или ниже её, значит необходимо принять меры.

При проверке уровня трансмиссионной смазки в вариаторе важно обратить внимание на её состояние. Если консистенция или запах масла изменились — его следует заменить

Это интересно: Замена масла в коробке передач в Тойота Камри: объясняем по пунктам

Как менять масло в CVT

поменять масло в вариаторе на СТО;
осуществить замену масла в вариаторной коробке самостоятельно;

Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

Масло в вариатор, что необходимо учесть

При выборе смазки в вариатор автомобиля учитывается целый ряд факторов.

Температурные пределы эксплуатации. Для каждого климатического пояса применяется уникальная спецификация SAE. Допуск гарантирует сохранение оптимальной вязкости при перегревах или замерзании механизма.
Основа. Важнейшим показателем готового продукта – является технология разработки базы. Вариаторные формулы изготавливаются по технологии минеральной сборки или гидрокрекинга.
Фирма, изготавливающая масло. Рекомендуется покупать жидкости крупных брендов. Известная компания не будет рисковать репутацией ради секундной выгоды от продажи второсортного изделия.
Тип вариатора. Состоянием на 2021 год, существует более 50 разновидностей вариаторных установок для автомобилей. Каждый тип конструкции, требует строго определенного состава.
Допуски производителя. Самый важный критерий отбора. Предыдущие пункты вторичны. Наличие рекомендаций компании изготовителя вариатора гарантирует сохранение оптимальных свойств жидкости во время эксплуатации.
