Замена натяжителя цепи ВАЗ 2107

Содержание

Признаки поломки успокоителя цепи

Необходимость в замене успокоителя цепи автомобильного двигателя ВАЗ 2106 появляется в случае возникновения следующих признаков о его неисправности:

  • в моторном отсеке автомобиля, со стороны крышки промежуточного вала, появляется характерный шум или же звонкий стук цепи о крышку головки блока цилиндров;
  • в работе силового агрегата происходят нарушения и сбои, вызванные проскакиванием цепи на зубьях звездочек привода распределительного вала. Такая неисправность нарушает нормальную работу вследствие изменения режима работы газораспределительного механизма;
  • работа двигателя невозможна из-за серьезных причин, вызванных проскакиванием цепи на звездочках, обрыве цепи, и, как следствие, заклинивания двигателя.

Чаще всего обрыв успокоителя происходит из-за несвоевременного обслуживания двигателя, которое заключается в подтяжке цепи привода распределительного вала. Не натянутая должным образом цепь чаще всего и приводит к неисправностям. Успокоитель цепи двигателя ВАЗ 2106 расположен со стороны, обратной башмаку натяжителя. К двигателю он крепится двумя болтами М6 различной длины. Для этого к его корпусу приварены гайки с резьбой М6. Иногда гайки обрывает из-за возникновения большого резонанса колебаний цепи, и дальнейшая работа двигателя не представляется возможной. При сильно изношенном успокоителе цепи ВАЗ 2106, как правило, возникает сильный шум. В таком случае также возникает необходимость в работах по его замене.

Замена натяжителя цепи ВАЗ 2107

При выборе и покупке новой детали следует обратить внимание на ее номер, нанесенный на успокоитель цепи ВАЗ 2106. Цена его невысока и установка этого узла от других марок автомобилей не представляется возможной, а также целесообразной. Инструменты и материалы, необходимые для замены:

Инструменты и материалы, необходимые для замены:

  • набор рожковых ключей и торцевых головок;
  • набор отверток;
  • проволочный крючок или длинный пинцет;
  • новый успокоитель;
  • автомобильный герметик;
  • прокладка крышки головки блока цилиндров (при необходимости).

Работы по замене успокоителя цепи ВАЗ 2106 следует проводить в хорошо освещенном месте. Лучше всего, конечно же, подойдет чистый и светлый гараж.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Как установить роликовый успокоитель и рокринг

Замена натяжителя цепи ВАЗ 2107

  1. Сперва нужно убедиться, что рама велосипеда поддерживает установку “успока”. Для этого на раме, с правой стороны, на кареточном узле должны быть специальные крепежные ушки с отверстиями для болтов. Если такие есть, значит рама поддерживает установку;
  2. Убедившись что установка возможна, необходимо снять кривошип (шатун) с рамы велосипеда вместе со звездами со стороны крепежа, а также демонтировать каретку, либо чашку каретки, если такая возможность есть. Для этого этапа понадобится съемник шатунов, для которого нужен гаечный ключ и съемник каретки, в зависимости от типа которой, может понадобиться вороток;
  3. После этой процедуры установить конструкцию согласно крепежных отверстий. Стоит помнить, что после установки кареточного успокоителя меняется чейнлайн, поэтому при установке каретки в посадочное место, необходимо скорректировать данный показатель с помощью проставочных колец. Для этого этапа понадобятся шестигранники или крестовая отвертка, в зависимости от типа болтов на каретке велосипеда;
  4. После установки каретки и ее регулировки, следует установить на место кривошип со звездами. На данном этапе происходит установка рокринга, который устанавливается вместо или поверх крайней ведущей звезды велосипеда. Для того чтобы одеть рокринг нужно открутить шестигранниками бонки (болты, крепящие передние звезды между собой), после чего вернуть их на место;
  5. Далее надеть цепь на велобайк и провести корректировку роликов “успока”, для того чтобы его работа была корректной;
  6. В зависимости от типа конструкции “чейнгайда” установка цепи происходит в собранном состоянии или расстегнутом, где в последнем необходимо будет протягивать цепь через ролик. На данном этапа понадобятся отвертки для регулировки роликов и других деталей успокоителя;
  7. После завершения всех установок и окончательных проверок необходимо проверить натяжене велоцепи. Для этого нужно переключать с одной скорости на другую, тем самым выяснить необходимо ли удлинить или укоротить длину цепи, чтобы “успок” достойно выполнял свою функцию.
Популярные статьи  Полезные рекомендации по самостоятельному покрытию кузова автомобиля керамикой

Для чего требуется замена натяжителя?

Как явствует из названия, функцией устройства служит натяжение цепи механизма газораспределения. Так как при длительной эксплуатации оно ослабевает, её звенья вытягиваются. В таком случае появляется неустойчивая работа двигателя, Постепенно смещаются фазы газораспределения, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.

При этом в первую очередь производят натяжение цепи, так как для этого не нужны никакие запасные части. Однако если оно оказалось неэффективным или кратковременным, то, скорее всего, натяжитель перестал фиксировать цепь и требуется его замена. Также возможно, требуется замена башмака натяжителя.

Рассмотрим более простой вариант замены натяжителя цепи, при котором не требуется замена башмака. Для замены башмака требуются серьёзные подготовительные работы, такие, как снятие защиты картера, ремня генератора, кожуха вентилятора, шкива коленвала и т. д.

Замена цепи привода ГРМ на ВАЗ 2107

Для самостоятельной замены деталей потребуются инструменты и приспособления:

  • набор гаечных ключей и торцевых головок;
  • плоскогубцы;
  • молоток и зубило;
  • винтовой съемник;
  • емкость для слива охлаждающей жидкости.

Номенклатура запасных частей зависит от способа ремонта и состояния деталей, установленных на двигателе. При снятии крышек требуется устанавливать новые прокладки, использовать старые детали категорически запрещено. Заржавевшие болты рекомендуется смачивать жидкостью WD40, которая облегчает процесс откручивания и снижает риск поломки крепежных элементов.

Выбор способа

Существует 2 методики замены деталей:

  • упрощенная (замена только цепи);
  • полноценная (предусматривает установку новых башмаков и звездочек).

Процесс установки

Упрощенная процедура позволяет заменить изношенный элемент за 0,5-1 час работы. После снятия крышки, закрывающей клапанный механизм, открывается доступ к звездочке, на которой уложена цепь. Необходимо разомкнуть звенья старой и новой ленты. Затем необходимо соединить изношенную и новую деталь временным штифтом и начать вручную проворачивать коленчатый вал. Зубчатые колеса начнут наматывать новый элемент привода, водителю необходимо вытягивать изношенную цепь за свободный конец. После удаления старой детали производится соединение звеньев.

Упрощенная методика используется при выполнении срочного ремонта (например, в пути). При этом следует учитывать, что на моторе остаются изношенные башмаки механизмов натяжения и успокоения, а также звездочки с выработкой на зубьях. Двигатель будет работать без посторонних шумов, но привод изнашивается быстрее.

Замена натяжителя цепи ВАЗ 2107

Алгоритм действий при замене компонентов привода ГРМ на ВАЗ 2107 с карбюратором:

Установить автомобиль на эстакаду, а затем слить охлаждающую жидкость. Она сливается при снятых пробках радиатора и расширительного бачка и при открытом кране системы отопления салона. Требуется вывернуть пробку в блоке цилиндров, в теплообменнике предусмотрен отдельный канал для слива с пробкой. Снять электрические вентиляторы вместе с рамкой, которая удерживается болтами с головкой под ключ 8 мм. Перед удалением рамки следует расстегнуть штекер питания электромотора. Ослабить хомут и снять верхний резиновый шланг, а затем отделить рукав расширительного бачка. Демонтировать отводящий шланг от корпуса термостата, а затем выкрутить два болта крепления радиатора к кузову

Изделие извлекается осторожно, поскольку повреждение сот приводит к течи жидкости и ухудшению теплообмена. Удалить ремень привода генератора, а затем снять металлический кожух механизма ГРМ

Провернуть коленчатый вал ключом до момента совмещения метки на верхней звездочке с насечкой, расположенной на постели опоры распределительного вала. Открутить при помощи ключа на 36 мм (на части машин — 38 мм) гайку крепления шкива на носке коленчатого вала, а затем стянуть деталь с посадочной поверхности. Обеспечить доступ к звездочкам путем снятия лобовой крышки, которая прикручена 6 болтами и 3 гайками к картеру двигателя (размер головок — 10 мм). Шкив помпы не препятствует выполнению работ, но можно удалить деталь для расширения рабочей зоны. После снятия крышки необходимо удалить остатки прокладки, герметизирующей линию стыка. Нанести на звездочку привода вспомогательных агрегатов и картер мотора метки, позволяющие сохранить настройки системы зажигания.Отогнуть лепесток шайбы и отвернуть гайку на 17 мм крепления звездочки к распределительному валу. Демонтировать звездочку и цепь с двигателя. Отвернуть 2 гайки на 10 мм, которые удерживают механизм натяжителя

В устройстве проверяется исправность цангового зажима, поврежденные детали подлежат замене. Отогнуть шайбу и отвернуть гайку на 17 мм, удерживающую звездочку привода вспомогательных агрегатов. Снять башмак натяжения, который удерживается болтом на 17 мм. Для окончательного снятия цепной ленты необходимо отвернуть ограничительный палец (размер ключа 10 мм), расположенный около шестерни коленчатого вала. При помощи съемника стянуть шестерню с носка коленчатого вала.

Установка новых деталей производится в обратной последовательности. При монтаже шестерен проверяется положение меток, механизм натяжения требует предварительной «зарядки» (задвигания плунжера до упора).

Затем производится затягивание резьбовых соединений и фиксация гаек при помощи отгибаемых кромок металлических шайб. После установки на место радиатора необходимо восстановить уровень охлаждающей жидкости и произвести пробный запуск. При нарушении угла установки зажигания производится корректировка положения корпуса распределителя.

Процедура замены цепи ГРМ на ВАЗ 2107

Перед началом замены следует подобрать все необходимые инструменты и расходники. Нам необходимы следующие вещи:

  • новая оригинальная вазовская цепь на 116 звеньев;
  • рожковые ключи в комплекте;
  • торцевые головки и длинный вороток;
  • отвёртка плоская;
  • отрезок стальной проволоки длиной 20 см.

Последовательность операций

Поскольку замена цепи ГРМ операция серьёзная, её невозможно произвести без предварительной подготовки. Эта подготовка включает в себя полный слив охлаждающей жидкости и снятие радиатора.

  1. Клапанная крышка снимается с помощью торцевой головки. Открывается доступ к звёздочкам на коленчатом и распределительном валах. На этих звёздочках есть небольшие углубления-метки, которые следует совместить с метками-выступами на корпусе ГРМ.

  2. После совмещения автомобиль устанавливается на пятую скорость, а его колёса надёжно блокируются ручным тормозом. Далее с помощью рожкового ключа на 38 откручивается крепёжный болт коленвала. Чтобы стронуть этот болт, требуется огромное усилие. Поэтому имеет смысл надеть на ключ стальную трубу и использовать её в качестве дополнительного рычага.

  3. После откручивания гайки коленвала открывается доступ к передней крышке мотора. Она держится на девяти шпильках с гайками на 14, которые удобно откручивать торцевой головкой с длинным воротком. Помимо шпилек в поддоне двигателя есть ещё три крепёжных болта, удерживающих крышку. Их тоже следует открутить. Крышка снимается.

  4. Звёздочка масляного насоса имеет гайку со шплинтом. Этот шплинт следует разогнуть с помощью плоской отвёртки и вынуть. После этого можно ослабить крепёжную гайку. Это делается ключом на 15. Аналогичным образом извлекается шплинт на распределительном валу. Его звёздочка тоже ослабляется после извлечения шплинта.

  5. Теперь следует открутить гайку на натяжителе цепи. Натяжитель снимается, а цепь после этого сильно ослабевает.

  6. Ослабленную цепь можно легко снять со звёздочек на валах. Она извлекается и заменяется новой.

Популярные статьи  Как поменять ремень генератора своими руками

Как натянуть цепь на ВАЗ-2107 (инжектор, карбюратор): видеоинструкция

Замена натяжителя цепи ВАЗ 2107Во время эксплуатации автомобиля каждый силовой агрегат подвергается достаточно большой нагрузке. В результате происходит деформация, трение, а возможно, и поломка той либо другой детали. Наступает время, когда становится необходима замена. Привод ГРМ в автомобиле ВАЗ-2107 осуществляется при помощи металлической цепи, которая проходит через две специальные звездочки, а также за счет успокоителя и натяжителя. Иногда появляется необходимость провести регулировку газораспределительного механизма. Это нужно, когда при резком наборе оборотов в моторе появляются сторонние звуки.

В таком случае смещается время открытия, а также закрытия клапанов, что весьма негативным образом сказывается на работе самого двигателя. В случае появления данных признаков неисправности, следует провести исследование привода ГРМ, а также, возможно, его регулировку. Может оказаться и так, что понадобиться заменить цепь ГРМ, поскольку достаточно натянуть его не представляется возможным.

Подготовка двигателя

Замена натяжителя цепи ВАЗ 2107Прежде чем приступить к замене цепи, автомобиль следует установить на горизонтальной поверхности и поставить на ручной тормоз. Далее порядок подготовки двигателя в замере цепи выглядит следующим образом:

  • рычаг, отвечающий за переключение передач, устанавливается в нейтральное положение;
  • снимается крышка головки двигателя. Сделать это можно, взяв в руки ключ и головку на 10;
  • старая прокладка на крышке головки двигателя, заменяется на новую.

Благодаря таким, достаточно нехитрым действиям, пред взором человека предстанут все детали ГРМ, включая цепь.

Помните, что на регулировку этого привода вам не придется тратить много времени. Тем не менее следует быть предельно аккуратным и внимательным. Для произведения регулировки вам потребуется рожковый ключ на 38 и торцовый на 13.

Самостоятельное натяжение цепи ГРМ на ВАЗ-2107

Натяжитель в моторе данного автомобиля представляет собой цанговое устройство с башмаком и несколько подпружиненным штоком. Отрегулировать его можно, следуя такой схеме:

  1. При помощи торцового ключа отворачиваем колпачковую гайку, фиксирующую своим присутствием механизм. За счет этого под воздействием пружины башмак начнет перемещаться, тем самым натягивая цепь.
  2. Если шток заедает, его необходимо высвободить. Для этого по гайке, причем через медную выколотку, следует произвести несколько легких ударов молотком.
  3. При помощи рожкового ключа поворачиваем коленчатый вал максимум на два оборота, при этом исключительно по ходу вращения самого двигателя. Прекратить вращать ключ следует в тот момент, когда вы в руках почувствуете наибольшее натяжение. Именно в этом положении и следует зафиксировать рожковый ключ.
  4.  Затянув гайку натяжителя, процесс регулировки можно считать завершенным.
  5. Устанавливаем на место крышку головки вместе с новой прокладкой.

После прочтения данной статьи у вас больше не должен возникать вопрос «Как натянуть цепь на ВАЗ-2107?» Более того, теперь вы можете делать это абсолютно самостоятельно, сэкономив собственные денежные средства, которые могли бы быть потрачены на оплату работы мастера на станции технического обслуживания.

Помните, что натягивать цепь на вашем ВАЗ-2107 необходимо регулярно. Только тогда у вас никогда не будут появляться сторонние звуки из-под капота в случае резкого набора оборотов. Кроме всего прочего, не стоит забывать и о том, что этот автомобиль требует постоянного ухода за собой. Только при своевременной замене расходных материалов, а также необходимых ему жидкостей, вы сможете продлить срок службы вашего любимого железного коня.

Автоматический натяжитель, конструкция, принцип работы

В автоматическом механизме используется храповой механизм, который сам производит выборку провисания цепи по мере ее растяжения.

Замена натяжителя цепи ВАЗ 2107

Внутри корпуса располагается пружина и шток натяжителя с нанесенным зубчатым сектором.

Зубья сектора – мелкие, имеют шаг 1 мм, и наклонены в определенную сторону.

Работает автоматический натяжитель так.

Но вернуться обратно штоку не дает собачка храпового механизма, которая одним из своих концов становится между зубьями сектора.

ПОДРОБНОСТИ: Как сделать решетку радиатора на ВАЗ 2106

По мере растяжения цепи шток выдвигается, а собачка, перескакивая через зубья, не дает ему вернуться обратно. Таким образом натяжитель постоянно поддерживает натяжение цепи.

Если обнаружено, что штатный натяжитель перестал выполнять свои функции из-за повреждения или заклинивания, которое путем постукивания по корпусу устранить не удалось, то требуется его замена.

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

Но автоматический натяжной механизм нужно правильно установить.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Эта чека располагается во внешней торцевой части элемента.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

О том, как добраться до башмака, если решено и его менять, а также как произвести сразу и замену приводной цепи можно прочитать здесь.

Кстати на инжекторных ВАЗ 2107 работы идентичны.

Какова последовательность действий при замене?

Вначале снимаем крышку головки блока цилиндров. Это потребуется для того, чтобы в самом конце правильно определить натяжение цепи.

  1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика.
  2. Затем нужно снять рычаг с тягами.
  3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.
  4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.
  5. Натяжитель цепи ГРМ ВАЗ 2107 находится справа в передней стороне двигателя. Вначале с помощью ключа на 10 отворачиваем гайки крепления натяжителя.
  6. Вынимаем его из двигателя Между корпусом двигателя и натяжителем должна быть прокладка. Старайтесь не повредить и не потерять её, так как новая прокладка продаётся почти всегда только в комплекте с натяжителем. Иногда она может начать «травить», и чтобы для её замены не приобретать комплект, сохраните старую прокладку.
  7. Закрепляем новый автоматический натяжитель вертикально в слесарных тисках. Затем ключом на 13 мм ослабляем колпачковую гайку. После этого плунжер стал подвижным, и свободно перемещается в корпусе натяжителя.
  8. Теперь «заряжаем» плунжер натяжителя. Для этого ставим его вертикально (место, на которое ставим, показано синим треугольником). Затем с усилием надавливанием вертикально вниз (места нажима показаны красным). Плунжер «утапливается» в корпусе.
  9. Теперь нужно, продолжая надавливать на корпус и удерживая плунжер «во взведённом состоянии», затянуть обратно гайку рожковым ключом на 13 мм.
  10. Теперь «взведённый натяжитель» вместе с прокладкой устанавливаем в корпус двигателя. Рожковым ключом 36-38 (у ВАЗ 2107 может быть или гайка, или храповик, поэтому разные размеры) поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал.
  11. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь. Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.
  12. Только после того, как цепь натянута, нужно ослабить колпачковую гайку натяжителя. Плунжер освободится и «выстрелит», вызывая плотное прилегание башмака к цепи. В это время раздастся щелчок. Только после щелчка нужно плотно затянуть колпачковую гайку натяжителя.
Популярные статьи  Разбортировка колес своими руками

Как правильно натянуть цепь на ВАЗ-2107

Цепной привод ГРМ на машине ВАЗ-2107 рассчитан на длительный срок работы. Но и он может выйти из строя. Если на натяжитель оказывается чрезмерное давление, звенья растягиваются, и механизм начинает работать хуже. К тому же все комплектующие привода тоже изнашиваются.

Чтобы гасить рывки и колебания цепи, устанавливают успокоитель. Если этой детали не будет, тогда при сильных рывках цепь начнет слетать с шестерен. Работа впускных и выпускных клапанов тоже приостановится. Серьезные повреждения приведут к сложному ремонту.

Натяжитель нужен для того, чтобы поддерживать цепь и исключить ее провисание. Он бывает трех видов:

  • механический;
  • автоматический;
  • гидравлический.

Натяжители с автоматической работой стали выпускать недавно, но уже известны их плюсы и минусы. Преимуществом выделим то, что не нужно каждый раз регулировать цепь, так как она и без того все время натянута. В качестве недостатка обозначим то, что механический натяжитель слабо натягивает, часто ломается и стоит недешево

Обратим внимание, что на машинах ВАЗ карбюратор и инжектор одинаковы в работе

Работа гидравлического натяжителя зависит от передачи масла, которое выходит из схемы смазки двигателя. Такое решение конструкторов выгодно тем, что водителю не нужно самостоятельно регулировать работу цепной передачи.

Как поставить на велосипед успокоитель цепи

Замена натяжителя цепи ВАЗ 2107

  1. Сразу необходимо снять шатуны и звездочки. В некоторых случаях и каретку.
  2. Самую большую звездочку нужно переместить на место средней, а на участке большой устанавливается рокринг (деталь успокоителя).
  3. Так называемый «банан» прикручивается к крайним выступам каретки.
  4. Затягиваются болты.
  5. Проверяется правильность установки: если ход подвески, имеющей 6 дюймов, обращен на 12 часов, а при другой величине на 11:30, значит, все установлено правильно. Учтите, что в сложенном положении подвески цепь может слегка прикасаться к канавке.
  6. После проверки в крепежные элементы вкапывается немного фиксатора для резьбы.
  7. Затем монтируются шатуны, надевается цепь, и настраиваются ролики для прижима. Учтите, канавки должны располагаться исключительно по центру.
  8. Выдвигается внутренний «блин» к звезде так, чтобы расстояние между всеми подобными элементами было строго пропорциональным. Цепь не может задевать детали.
  9. Закрепляются болты.

Натяжное цепное устройство – как оно работает

Натяжитель устанавливается вместе с задним переключателем скоростей на велосипедах с многоскоростной открытой трансмиссией. Дополнительно могут ставиться на другие типы велосипедов, например, с планетарной системой управления. Простая конструкция этого устройства обеспечивает четкую фиксацию велосипедной цепи, а также защищает от слета в случае сильного вытягивания.

Оптимальное положение роликов натяжителя – параллельно задней системе звезд, то есть цепь ходит по нему прямо и без перекосов. В противном случае погнут держатель системы переключения. Для его выравнивания нужно схватить и потянуть все устройство (переключатель), а не только натяжитель.

Схема заднего переключателя с натяжителем

Процесс замены цепи

Порядок производства работ:

  1. Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
  2. Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.
  3. Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
  4. Демонтируем тросик с приводом заслонки дросселя.
  5. Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
  6. Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
  7. Немного откручиваем натяжной верхний крепеж генераторной машины.
  8. Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
  9. Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
  10. Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
  11. Демонтируем генераторную ременную передачу.
  12. С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
  13. Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
  14. Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
  15. Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
  16. Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.

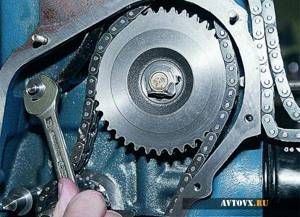

  17. Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
  18. Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».
  19. Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.

Как натянуть цепь на ВАЗ 2107

Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

  • Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;
  • Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;
  • Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
  • Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
  • Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
  • Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

На этом натяжка цепи на ВАЗ 2107 закончена.

Замена натяжителя цепи ВАЗ 2107

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена натяжителя цепи ВАЗ 2107
ТОП-2 культиватора Кентавр из Китая
