Как гидротрансформатор работает с вариатором — принципы работы

Назначение гидротрансформатора в вариаторе – преобразование вращающего момента, с изменением числа оборотов и передаточного числа. Этот механизм – промежуточное звено между коробкой передач и двигателем, работает в качестве гидравлического редуктора.

Результат действия данного узла – снижение оборотов, при одновременном увеличении мощности и вращающего момента до показателя 2,4.

При вращении коленчатого вала, насосное колесо вариатора подает поток смазочной жидкости к турбинному. При обратном прохождении масла через реактор, напор усиливается за счет формы лопастей.

Что такое блокировка

При описанной схеме работы скорость потока жидкости постоянно возрастает, с уравниванием числа оборотов турбинного и насосного колес в гидротрансформаторе вариатора. Когда это происходит, механизм начинает работать как гидромуфта, без преобразования вращающего момента и создания препятствий для свободного тока жидкости.

В связи с нагревом масла на высоких оборотах, большая часть энергии переходит в тепловую, что делает нецелесообразным передачу момента посредством жидкой смазки. Это объясняет применение в гидротрансформаторах вариатора фрикционного сцепления, работающего за счет трения.

Данный принцип получил название блокировки. При ее срабатывании вращение передается от входного вала к выходному, что исключает потери от нагрева жидкости.

В чем же особенность гидротрансформатора вариатора? Отличие коробки с гидротрансформатором вариатора в современных машинах (Nissan Juke) – работу оборудования регулирует компьютерная схема. Полное блокирование возможно при выравнивании скоростей вращения турбинного и насосного колес. Но предварительно снижается сила сцепления, с проскальзыванием гидротрансформатора и плавным переходом в режим гидромуфты.

Плюсы и минусы работы

Применение гидротрансформатора вариатора системы CVT имеет определенные плюсы и минусы:

плавная работа трансмиссии при переключении передач;
снижение нагрузки на вариатор в начале движения (что продлевает ресурс АКПП);
увеличение долговечности фрикционных элементов вариатора;
быстрое возрастание передаточного числа при резком ускорении;
снижение износа деталей КП при медленной езде по плохой дороге (до срабатывания блокировки).

усложненная конструкция, что отрицательно сказывается на надежности;
высокая стоимость (самого механизма и проведения ремонтных работ);
неблагоприятное влияние пробуксовки на состояние оборудования;
большие габариты, по сравнению с фрикционным механизмом.

Перечисленные недостатки не отменяют достоинств, благодаря которым использование гидротрансформатора в вариаторе – выгодное конструкторское решение, применяемое на дорогих марках автомобилей.

Устройство, принцип работы, режимы

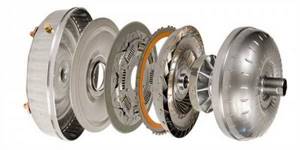

Конструкция гидротрансформатора включает в себя всего несколько элементов:

  • Насосное колесо;
  • Турбинное колесо;
  • Статор, он же – реактор;
  • Корпус;
  • Механизм блокировки;

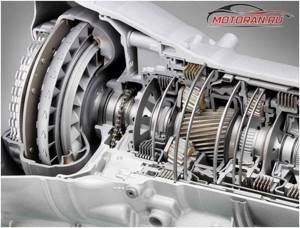

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

Популярные статьи  Как работает крышка расширительного бачка системы охлаждения двигателя

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

  • Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
  • Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
  • Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Неисправности гидротрансформатора и его блокировки

Принцип работы гидротрансформатора вариатора предусматривает наличие фрикционных элементов. А это значит, что блокировка, особенно постепенная, приводит к износу данных деталей. В результате масло загрязняется продуктами износа.

Как понять, что гидротрансформатор вышел из строя

Выход из строя гидротрансформатора в вариаторе можно определить по характерным признакам неисправности, описанным в таблице.

Признак Особенности
Появление легкого металлического скрежета в момент изменения скорости Пропадает на высоких оборотах. Указывает на разрушение опорных подшипников. Требуется разборка узла и диагностирование состояния деталей
Незначительная вибрация на средней скорости – от 60 до 90 км/ч, возрастающая по мере усугубления проблемы Связано с загрязнением фильтрующих элементов продуктами износа. Необходима смена масла и фильтров
Нарушение динамики разгона Проблемы с обгонной муфтой, нуждающейся в замене
Остановка машины Разрушен шлицевой паз турбинного колеса. Требуется установка нового шлица или полная замена узла
Появление шуршащего звука на холостом ходу двигателя Износ подшипника между турбинным и насосным колесами
Громкий металлический стук при наборе скорости Деформация и выпадение лопаток
Отложение мелкой пудры на масляном щупе Повышение содержания загрязнений. Необходимо заменить масло
При холостой работе двигателя возникает запах жженой пластмассы Перегрев гидротрансформатора по причине недостатка смазки из-за неправильной работы системы охлаждения АКПП или других неисправностей. Нужна полная диагностика авто
Остановка двигателя при переключении скорости Необходима перепрошивка блока управления двигателем

Для точного определения причин неисправности требуется детальный осмотр вариатора машины специалистами автосервиса.

В этом помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную информацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.

Муфта блокировки

Муфта блокировки обеспечивает сцепление за счет контакта фрикционных элементов. Трение вызывает износ деталей, с проникновением загрязнений в трансмиссионное масло. Это может стать причиной повреждения подшипников и других узлов, падения давления в системе.

Ранняя блокировка

Основная причина ранней блокировки – изменение состава смазочной жидкости за счет увеличения концентрации продуктов износа. Это нарушает циркуляцию масла в системе, провоцирует выход из строя подшипников, разрушение прокладок и уплотнителей.

Когда именно в норме должно происходить блокирование? Блокирование должно происходить не ранее третьей передачи. При преждевременном срабатывании необходима диагностика трансмиссии.

Частичная блокировка

На некоторых авто японского производства применен принцип частичной блокировки. При такой конструкции происходит не полное блокирование гидротрансформатора, а только ведомой части крыльчатки, с уравниванием ее оборотов с ведущим валом.

Алгоритм частичной блокировки предусматривает участие двух электромагнитных клапанов и линейного соленоида, и происходит в таком порядке:

  • одним клапаном включается и удерживается блокирование;
  • второй работает в режиме частого переключения.

Не блокируется

Гидротрансформатор не должен блокироваться в следующих ситуациях:

  • при разгоне;
  • при подъеме в гору;
  • во время других маневров, проводимых водителем.

Отсутствие блокировки при движении с неизменной скоростью в течение трех минут и более означает наличие неисправности гидротрансформатора.

Иногда блокирование сопровождает рывок или толчок АКПП. Но при исправном состоянии трансмиссии подобного происходить не должно, а переключение производится плавно, без видимых признаков для водителя.

Инструкция по ремонту

Прежде чем приступить к ремонту транспортного средства следует провести его диагностику. Считаю нужным выделить в ней 3 этапа.

  1. Быстрый вид. Часто является бесплатной на многих СТО. Заключается в том, что водитель рассказывает о замеченных ним неполадках и, если они указывают на несложную неисправность, специалисты проверить уровень масла АКПП или заменить его.
  2. Тактильный этап. Если описанные выше действия не помогли, производится осмотр транспортного средства. На данном этапе стоимость диагностики невелика. В нее входит «снимание поддона». Специалисты, скорее всего, снимут коды поломок, проверят давления, проведут стол-тест, проверят на неисправность электропроводку, для определения неисправности без проведения демонтажа. Решением для поломки станет замена масла.
  3. Тем автомобилям, пробег которых составляет более 150 тыс. км., скорее всего, понадобится разбирать автомат для выяснения и устранения причины неисправности. В таком случае, стоит заменить фрикцион ГТФ.

Рекомендуем: Замена маслосъемных колпачков lada 2107 (ваз 2107)

Что касается ремонта гидротрансформатора АКПП, лучше обратиться к специалистам при первых признаках неисправности, тогда Вас ожидают менее серьезные проблемы работы всей системы. Ремонт ГТФ заключается в его разборке, определении пороков деталей и их замена. Разбирается он путем срезания сварного шва корпуса. После того, как проверяются запчасти на дефекты, при необходимости они меняются. После сборки гидротнасформатора, заваривается его корпус. На данном этапе важным моментом является проверка корпуса на герметичность. Также всегда советую проверять надежно ли прикреплены детали, есть ли внутренний тепловой зазор.

Популярные статьи  Зачем автоматической коробке нужна тормозная лента

Провести ремонт гидротрансформатора АКПП самостоятельно у себя в гараже практически невозможно, хотя бы из-за отсутствия необходимого оборудования. Которое, кстати, не всегда имеется в автомастерских. Не говоря уже о том, что данная процедура требует определенных знаний и навыков. При неправильном ремонте гидротрансформатор доставит еще больше проблем, чем будучи неисправным.

Признаки неисправности гидротрансформатора АКПП

Даже самые надежные трансмиссии подвержены износу и неисправностям, в том числе причина поломки может крыться и в работе гидротрансформатора. Определить, что именно он является источником проблем можно по следующим характерным признакам:

Появление легкой вибрации при наборе скорости, особенно это заметно при переключении на третью и четвертую передачи. Причиной может быть загрязнение смазывающей жидкости и, как следствие, загрязнение фильтра

Если долгое не обращать внимание, то со временем вибрационные шумы будут усиливаться, а компоненты гидротрансформатора выходить из строя. Помочь в данном случае может замена фильтра, а также всех смазывающей жидкостей. При переключении скоростей в коробке отчетливо слышны посторонние звуки

Как правило, их причиной являются опорные подшипники, которые со временем изнашиваются и требуют замены. Также источником шума иногда становятся игольчатые подшипники, но их износ характеризуется появлением шуршания, которое при разгоне автомобиля постепенно исчезает

При переключении скоростей в коробке отчетливо слышны посторонние звуки. Как правило, их причиной являются опорные подшипники, которые со временем изнашиваются и требуют замены. Также источником шума иногда становятся игольчатые подшипники, но их износ характеризуется появлением шуршания, которое при разгоне автомобиля постепенно исчезает.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Как выглядит гидротрансформатор АКПП.

Автомобиль не может начать движения. Это происходит лишь в крайне запущенных ситуациях, когда были повреждены лопасти турбинного колеса. В основном это происходит при механической деформации корпуса трансформатора и требует непосредственной разборки устройства и замены поврежденных деталей.

Запах горелой пластмассы. Пахнуть может как сама АКПП, так и гидротрансформатор, в котором недостаточно смазывающей жидкости. Это может произойти вследствие разгерметизации корпуса и недостаточном уровне охлаждение крутящихся винтов.

При движении или торможении автомобиля глохнет двигатель. Это явное свидетельство некорректной работы электроники, которая во время не подает гидротрансформатору команды активации.

Несмотря на достаточно простую конструкцию гидротрансформатор выполняет ряд важных функций в составе АКПП автомобиля

Поэтому важно следить за его техническим состоянием и проводить диагностику при появлении первых признаков неисправности

Самостоятельно диагностировать и устранить проблемы с гидротрансформатором достаточно сложно. Это связано с тем, что симптомы неисправности не всегда точно свидетельствуют о ее источнике и причины шумов из-под капота или подергивании машины на трассе могут быть в совсем другом узле автомобиля.

Чтобы надежно проверить гидротрансформатор на неисправность его необходимо разобрать, при этом слив смазочную жидкость. После чего можно будет оценить состояние лопастных колец, степень их износа и в случае необходимости произвести соответствующий ремонт или замену. Процедура разборки гидротрансформатора достаточно длительна и требует как наличия специального оборудования, так и навыков работы с ним. Кроме того, чтобы добраться до этого узла автомобиля придется сперва выполнить демонтаж коробки передач. Поэтому при возникновении проблес этим узлом лучше сразу обратиться на СТО.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

  • незначительное пробуксовывание при начале движения;
  • вибрации и жужжание при движении транспортного средства;
  • толчки при смене положения рычага селектора;
  • механические шумы и стуки;
  • снижение разгонных характеристик;
  • запах расплавленной пластмассы;
  • при выборе ступеней мотор глохнет;
  • появление металлической стружки на щупе;
  • снижение уровня трансмиссионной жидкости;
  • шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

  1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
  2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
  3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
  4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
  5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
  6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
  7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
  8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
  9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.
Популярные статьи  Куда может уходить антифриз: что нужно знать

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

Самостоятельный ремонт бублика достаточно сложная процедура из-за цельности и герметичности агрегата. Для замены вышедших из строя деталей следует аккуратно разрезать корпус, а после ремонта тщательно и герметично запаять.

В некоторых случаях при наличии серьезных и многочисленных повреждений различных составляющих гидравлического трансформатора со стороны финансовой составляющей проблемы бывает дешевле установить новый агрегат, чем устранять неисправности в старом.

Устранение неисправностей

При проблемах с жидкостями в коробке производим их замену. Если у Вас автомобиль японского происхождения, то проблема может быть в неправильной регулировке привода от карбюратора к коробке или нарушении его целостности. На этих машинах устанавливается тросик или еще что-то похожее для наиболее четкого контроля над переключением. Привод непосредственно связан с усилием нажатия педали газа.

Этот тросик может оборваться или где-то подклинивать, нужно полностью осмотреть его путь и устранить проблему. Также на автомобиле может быть установлен вакуумный регулятор. Он соединен трубчатыми магистралями с АКПП. Нужно внимательно осмотреть патрубки на наличие переломов, перегибов и трещин.

При возникновении такой проблемы в двигатель может засасываться жидкость этого пневмопривода. Характерным при попадании в двигатель вакуумной жидкости является выхлоп синеватого цвета. Необходимо замерить давление в жидкостных магистралях.

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Замеры давления проводятся на холодную и горячую во всех патрубках. Полученные значения давления жидкости сравниваются с приведенными в литературе. Таким образом, отсекается возможность проблемы в том или ином месте. Также не забываем сменить фильтры, которые частенько могут забиваться, ну и вместе с фильтром поменяйте жидкость в коробке.

При сливе старой жидкости

может оказаться, что в коробке много частей фрикционной ленты. В этом случае проблема, можно сказать найдена. При небольшой пробуксовке можно воспользоваться (если есть) функцией регулировки ленты.

Начинайте с замены жидкости коробки и фильтров, так как это часто решает проблему. В данной статье мы рассмотрели тему: что делать, если буксует коробка автомат? Не спешите обращаться на профессиональную диагностику, может оказаться, что причина пробуксовки очень проста.

Масло масляное

В современные автомобили встроено большое количество разных датчиков. В том числе они есть в АКПП. Поэтому многие неисправности вы сможете увидеть на бортовом компьютере.

В первую очередь вам нужно обращать внимание на сигналы о низком давлении масла в «коробке» или его низком уровне. Потеря масла в «коробке» – это тоже одна из распространенных проблем

Вы должны постоянно следить за тем, чтобы на АКПП нигде не было подтеков. Как правило, подтеки образуются в результате износа уплотнительных прокладок. В этом нет ничего страшного. Отправляйтесь в автосервис и меняйте их. Это не очень дорогая процедура.

Возможно при замене уплотнителей, вам предложат сразу поменять и трансмиссионное масло. От этого не следует отказываться, ведь масло в «коробке», равно как и в двигателе, необходимо менять. Правда, не так часто. О том, когда его менять и какой тип заливать, вы можете прочитать в инструкции по эксплуатации вашего автомобиля. Если же вы не будете менять масло согласно регламенту, то у вас появятся проблемы. Старое масло будет быстро перегреваться, а отсюда уже пойдут все дальнейшие побочные эффекты – быстрый износ АКПП, некорректная работа и, в конечном счете, выход из строя. В общем, на сроках замены масла не экономят.

Не экономят и на качестве трансмиссионного масла. Если продешевите и купите что-то сомнительное и дешевое, то будьте готовы к ремонту. Плохое масло со временем выведет из строя соленоиды, замена которых обойдется дороже, чем хорошее масло.
